机器三边封口;
2、采用步进驱动式结构控制袋长，配合光电跟踪定位，动作准确，可自动完成制袋、计量、充填、封合、分切、计数等功能。3、该机器适用于食品、医药、化工等行业中的颗粒、粉状、液体等物品的包装。如麦片、膨化食品、砂糖、药品、茶叶等物品的计量包装。


-p6dnh

QD-80BF Back Sealing Medium Dosage Automatic Powder Packing Machine形2Paa、

Purpose：o9*口c用

This machine is suitable for packing powder materials of bag, such as milk powder, bean milk powder, amylum , medicines powder, pesticide powder, coffee powder flavoring powder and so on.，lP、ad

Feature：Q边c背aa

1.Back-side sealing. Screw Cutting.
2. All functions of bag-making，measuring，filling，sealing，cutting and heatprinting codes can be done automatically.
3. Adopt advanced microcomputer controller and step-by –step motor to drive and control the length of bag with stable performance and accurate testing. Meanwhile, it is easy to operate.Technique Performance：F0t8装h

QD-60BF粉剂自动包装机g0peT范

 数i（c准W

主要性能和结构特点：E啡pi包e

该机适用于粉类物料的小袋包装（如：奶粉、豆奶粉、淀粉、药品粉剂类、农药粉剂类、咖啡粉、调味粉等）。包装成品的形状为背封，三边封或四边封。（注：三边封为常规产品，四边封需特殊定制热风器）6pss切制

 rgar工r

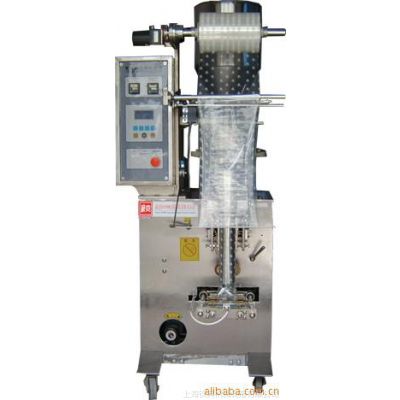

QD-60BF Powder automatic packing machine*i0、.品

Main performance and structure features:poe度,e

This machine is suitable for packing powder materials of small bag, such as milk powder, bean milk powder, amylum , medicines powder, pesticide powder, coffee powder flavoring powder and so on. The form of product is a flat bag which is dorsal closure, triangular or four letters.(Note: The common product is three sides sealing, and heat sealing organ is needed for four sides sealing.)t速g粒sc

pt5me、

。i4BR主a

上海钦典机械制造有限公司粉剂包装机配置清单如下：
产品结构

主　　件： 1560-40DQ(RUBBUR-FJ)
品　　名： QD-60电气(如伴-粉剂)
库存单位： 套
价格
日   期： 2011/9/3
备   注：
子件品号 品名
04KZQ-0181 整流板(09-220v)(勇锋)(QD-60机)
04KZQ-0180 夹板式控制器(勇锋)(QD-60机)
04KG-0128 点动按钮NP2-BA51(正泰)
04KG-0126 急停按钮NP2-BS542(正泰)
04KG-0045 交流接触器CJX2-1210
04KG-0058 漏电断路器NL18-20
04KG-0127 启动停止按钮NP2-BA31(正泰)
04KZQ-0153 空气开关DZ47-60/1P10A(正泰品牌)
04KG-0093 中间继电器 AC220V
04KG-0095 中间继电器底座13F-2ZO-C1
04KZQ-0001 温控表（固态）PXR-4 48*48（邦德）
04KG-0037 固态继电器HFS15
04KZQ-0032 变压器 (如伴RB-02)
04KG-0091 轴流风机80*80（配罩盖）
04KZQ-0186 夹板式驱动器(如伴)(QD-60机)
04CGQ-0005 热电偶2米
04FL-0033 端子排 TD-1520
04KZQ-0182 驱动器(如伴)3H220(QD-60机)
04KG-0062 钮子开关E-ZEN/1322
  控制器（如伴）

60BF型说明及规格

一、使用范围：

     本机适用于食品、化工、医药等行业120目-400目细粉末状的包装物料，例如调味料的包装等。

二、本机的特点：

本机具有自动完成制袋、计量、充填、封合、分切、计数、打印批号等功能，并采用***的微电脑控制器，驱动步进电机控制袋长及商标定位。本机性能稳定、调整方便、检测准确，智能控制形成误差极小。本机可按物料的不同，可配制相应的颗粒、多料、液体、粉剂、酱体的下料机构。增加附件可完成日期打印、振荡下料，易撕口等功能。

三、主要的技术参数：

   型   号：QD-60BF

   计量方法：粉剂螺杆

   制袋形式：枕形背封袋

制袋容积：5-150ml

制袋尺寸：长：40-180mm 宽：20-140mm

包装速度：30-60袋/分钟（依物料性质而定）

外型尺寸：900×700×1800mm（长×宽×高）

     输入电源：AC 220V，50HZ

总功率：1.5KW

     整机重量：320kg

供料时间的调整：

用手转动皮带，到模具封合时，用小螺丝刀微松主轴上的下料凸轮紧固螺丝，旋转下料凸轮使接近开关灯亮，再固定螺丝。若要提前下料，顺时针旋转下料凸轮；若要推迟下料，逆时针旋转下料凸轮。

注意：粉剂下料嘴一定要对准成形器的喉口

重量的调整：

调整重量在微电脑操作面板上进行。

注意参数值只代表充填时螺杆的旋转角度，充填量随转角成正比变化，同时充填量与螺杆大小有关。充填螺杆越大，充填量越多。螺杆分以下几款规格：22#、30#、42#，46#充填量()分别为20ml、40ml

售后服务指南

1、             本产品保修一年，并终身跟踪服务。

2、             保修期内如属机器设计不合理造成质量问题，我公司将及时安排客服人员进行维修。如属人为操作不当或不可预测意外因素而造成质量问题，我公司将收取适当费用。

3、             本机在出厂时配有一定易损件，厂家可在说明书或电话服务指导下自行进行更换，如另需多备用，可向我公司购买。（我公司以优惠价格出售）

4、             当您的机器出现故障而不能自行排除时，请按以下步骤与我公司联系：请拨打服务热线021-69512685

运输说明：上海市客户是专用汽车送货，外地客户是有专业专线货运公司送货到厂家，出口的机器油双方协商，木箱包装
